Tappi funzionali per le cavità del collettore
Tappi funzionali a cartuccia per le cavità del collettore: chiudono le cavità che il circuito non usa o danno loro una funzione, per esempio un attacco 1/4" BSP.
Scheda curata dall’ufficio tecnico Gazzera Srl, aggiornata il .

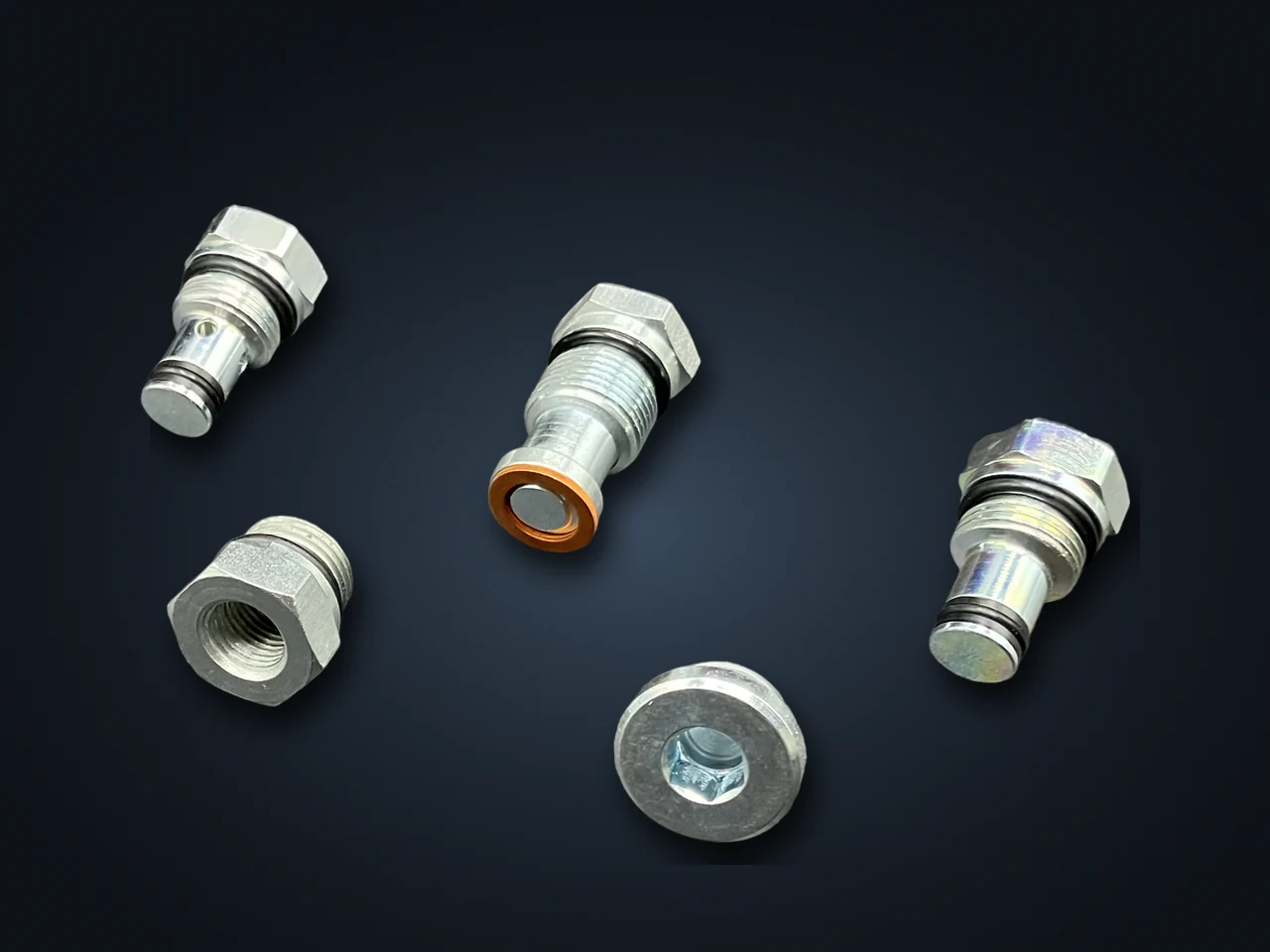

Nel collettore centrale di una minicentralina ogni cavità ha un compito: ospitare la valvola di massima, un ritegno, un’elettrovalvola. Quando una cavità non serve, o deve solo dare un attacco al circuito, al posto della valvola si monta un tappo funzionale: una cartuccia con la stessa filettatura delle valvole (3/4"-16 UNF, oppure M20x1,5 per la cavità della VMDC35) che chiude la cavità o le dà una funzione precisa. La serie T0 comprende i tappi T0A2, T0A3, T0A4, T0C1, T0C2 e T0VM, alcuni con un attacco 1/4" BSP, per esempio per il manometro.
Il tappo giusto fa parte della logica del circuito, non è un semplice coperchio: sul collettore G32, per esempio, le pompe sinistre si possono montare solo con i tappi T0A3 e T0C2 nella cavità 0. Per questo i tappi si scelgono insieme a valvole ed elementi modulari, con la tabella delle cavità del catalogo, e nelle unità Gazzera sono già in distinta: lo stesso collettore diventa circuiti diversi cambiando soltanto cartucce e tappi.
Applicazioni tipiche
Compatibile con le linee
Guide correlate
| Serie | T0A2 · T0A3 · T0A4 · T0C1 · T0C2 · T0VM |
|---|---|
| Filettatura | 3/4"-16 UNF (cavità standard); M20x1,5 per la cavità della VMDC35 (T0VM) |
| Attacco ausiliario | 1/4" BSP, sulle versioni che lo prevedono |
| Collettori | collettori centrali Gazzera |
Domande frequenti
A cosa servono i tappi funzionali?
Si montano nelle cavità del collettore al posto di una valvola: chiudono le cavità che il circuito non usa oppure danno loro una funzione, per esempio un attacco 1/4" BSP per il manometro.
Che filettatura hanno?
La stessa delle valvole a cartuccia: 3/4"-16 UNF per le cavità standard e M20x1,5 per la cavità della valvola di massima VMDC35, dove si monta il tappo T0VM.
Come scelgo il tappo giusto?
Dipende dal collettore e dalla cavità: la tabella delle cavità nel capitolo 4 del catalogo indica quali tappi e valvole entrano in ognuna. Nelle nostre unità il tappo corretto è già in distinta; per un collettore venduto da solo te lo indichiamo in offerta.
