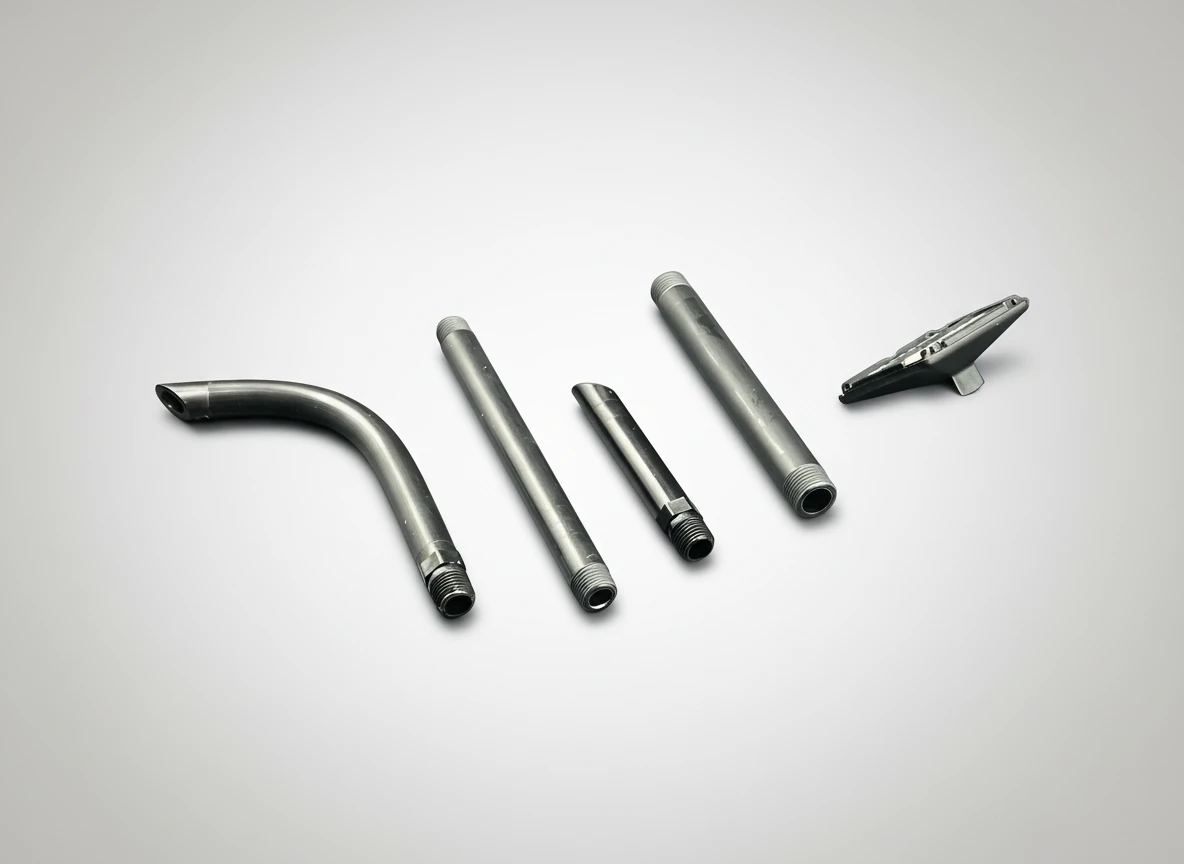

Il kit completo prevede tubi, curve e filtri, necessari all’aspirazione ed al ritorno dell’olio.
Sono stati previsti kit idonei, sia al montaggio verticale che a quello orizzontale, per tutte le tipologie di serbatoio a catalogo.
Esecuzioni speciali, sono possibili, in caso di serbatoio fuori standard.
I materiali scelti, permettono di essere impiegati per oli minerali, a temperature idonee al corretto funzionamento della minicentrale oleodinamica.
Lunghezze disponibili:
30 – 40 – 65 – 80
100 – 120 – 130 – 140
160 – 180 – 200 – 225
250 – 330 – 350 – 385
Questa tubazione realizzata in EPDM (dall’inglese Ethylene-Propylene Diene Monomer) permette l’aspirazione dell’olio, alla pompa oleodinamica. Le lunghezze indicate derivano dalla progettazione dei vari kit utili alla copertura della gamma completa dei serbatoi.
Filettati 3/8″ gas, da entrambe le parti per poterli serrare sulla pompa da un lato, e sul filtro in aspirazione dall’altro.
Lunghezze disponibili:
60mm (filettato da una sola parte) e 115mm.
Questa tubazione realizzata in EPDM (dall’inglese Ethylene-Propylene Diene Monomer) permette il ritorno dell’olio nel serbatoio. Le lunghezze indicate derivano dalla progettazione dei vari kit utili alla copertura della gamma completa dei collettori.
Realizzato in PVC, viene utilizzato nei kit per serbatoi a montaggio orizzontale.
Filettato 3/8″ gas, da entrambe le parti, per poter serrare il tubo EPD60R da un lato e lo stesso tubo o il filtro in aspirazione dall’altro.
La curvatura ad ampio raggio, garantisce una bassa perdita di carico in fase di aspirazione della pompa oleodinamica.
Realizzato in ottone nichelato, viene utilizzato nei kit per serbatoi a montaggio orizzontale.
Filettato 1/4″ gas, da entrambe le parti, per poter serrare i tubi EPD60R da ambo i lati.
Filtro in maglia metallica con grado di filtrazione di 180micron. La particolare forma rettangolare e la conformazione della maglia metallica, permette di avere un’ottima superficie filtrante con ingombri ridotti.
Utilizzato in tutte le nostre centraline oleodinamiche, evita l’aspirazione di particelle solide che danneggerebbero irreparabilmente la pompa oleodinamica.
La scelta del materiale di questo tubo di scarico della minicentrale oleodinamica, nasce dall’esigenza di avere un tubo flessibile, ma resistente ad olio minerale anche a 60 gradi centigradi.
La particolare curvatura del tubo permette di direzionare il flusso di olio in scarico, lontano dalla zona di aspirazione della pompa, evitando che quest’ultima vada in cavitazione.
L’estrema flessibilità di montaggio di questo componente, da modo al reparto produzione di assemblare le nostre centrali, evitando repentine usure degli ingranaggi della pompa, con conseguente malfunzionamento della minicentrale.
Realizzato in ottone nichelato, viene utilizzato nei kit di scarico per serbatoi a montaggio verticale.
Filettato da una parte 1/4″ gas, garantisce un rapido montaggio sul collettore, e dall’altra permette l’assemblaggio del tubo rilsan C010-T12-10 per le linee di scarico.
