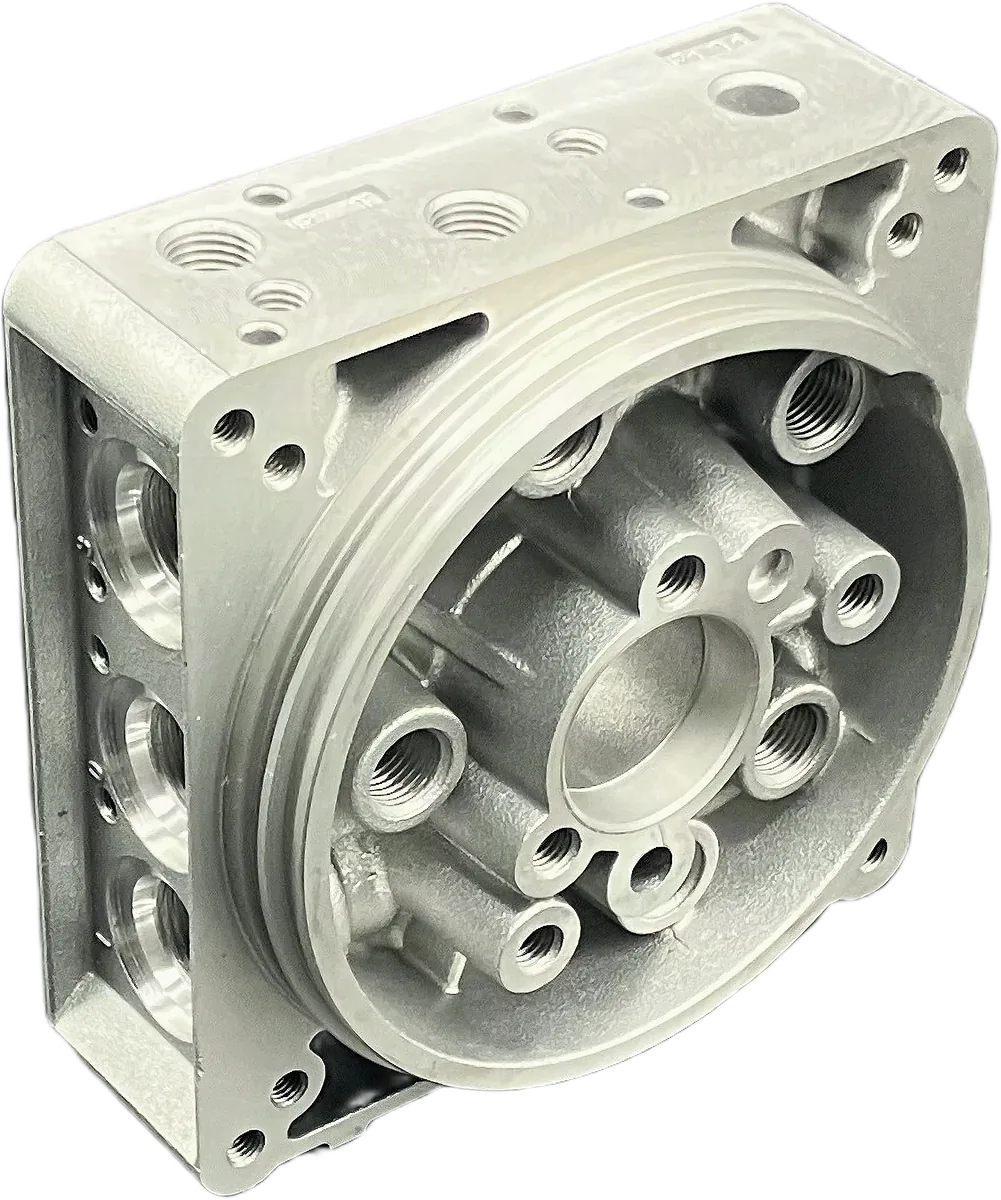

Il collettore è il cuore della minicentrale ed è per questo motivo che particolare cura ed approfondito studio sono stati dedicati a questo componente.
Tutti i corpi centrali vengono collaudati dimensionalmente.
Il collettore è il cuore della minicentrale ed è per questo motivo che particolare cura ed approfondito studio sono stati dedicati a questo componente.
Tutti i corpi centrali vengono collaudati dimensionalmente.
Questo corpo centrale, è provvisto di due cavità che permettono, se richiesto nello schema idraulico, di alloggiare sia una valvola di massima che una valvola unidirezionale.
Con questa configurazione è possibile realizzare circuiti oleodinamici semplici, se la centrale si presenta priva di blocchetti della serie BL, e più articolati, in caso di utilizzo di questi ultimi, che permettono modularmente di poter aggiungere una vasta gamma di valvole ed elettrovalvole.
Su questo tipo di collettore è possibile montare le seguenti valvole:
Cavità 1: VUC20, T0C1, T0A4, CSB04
Cavità 2: VMDC35, T0VM
Cavità 5: VSC
Il componente si presenta privo di zone a spigoli taglienti, tutti gli angoli sono stati smussati, per evitare eventuali infortuni durante il montaggio del collettore. La superficie esterna inoltre, rispecchia le severe scelte in ambito di rugosità, presentandosi lucida e piacevole all’aspetto.
Per il montaggio della componentistica sul G02, si rimanda alle istruzioni di montaggio delle valvole ed elettrovalvole a cartuccia, riportate sul catalogo.
Questo corpo centrale, è provvisto di tre cavità che permettono, se richiesto nello schema idraulico, di alloggiare sia una valvola di massima che una valvola unidirezionale, che una elettrovalvola in derivazione.
Con questa configurazione è possibile realizzare circuiti oleodinamici medio-semplici, se la centrale si presenta priva di blocchetti della serie BL, più articolati, in caso di utilizzo di questi ultimi, che permettono modularmente di poter aggiungere una vasta gamma di valvole ed elettrovalvole.
Su questo tipo di collettore è possibile montare le seguenti valvole:
Cavità 1: VUC20, T0C1, T0A4, CSB04
Cavità 2: VMDC35, T0VM
Cavità 3: T0A2, T0A3, T0C2, MSV, MDV, CPE, VPN, CSB04, PM02, CM04L
Cavità 5: VSC
Cavità 6: VSC
Il componente si presenta privo di zone a spigoli taglienti, tutti gli angoli sono stati smussati, per evitare eventuali infortuni durante il montaggio del collettore. La superficie esterna inoltre, rispecchia le severe scelte in ambito di rugosità, presentandosi lucida e piacevole all’aspetto.
Per il montaggio della componentistica sul G12, si rimanda alle istruzioni di montaggio delle valvole ed elettrovalvole a cartuccia, riportate sul catalogo.
Questo corpo centrale, è provvisto di quattro cavità che permettono, se richiesto nello schema idraulico, di alloggiare sia una valvola di massima che una valvola unidirezionale, che una elettrovalvola in derivazione, ma anche valvole per il controllo del flusso.
Su questo tipo di collettore è possibile montare le seguenti valvole:
Cavità 1: VUC20, T0C1, T0A4, CSB04
Cavità 2: VMDC35, T0VM
Cavità 3: T0A2, T0A3, T0C2, MSV, MDV, CPE, VPN, CSB04, PM02, CM04L
Cavità 4: T0C1, T0A2, VSC6, CSB04, CSC04
Cavità 5: VSC
Cavità 6: VSC
Il componente si presenta privo di zone a spigoli taglienti, tutti gli angoli sono stati smussati, per evitare eventuali infortuni durante il montaggio del collettore. La superficie esterna inoltre, rispecchia le severe scelte in ambito di rugosità, presentandosi lucida e piacevole all’aspetto.
Per il montaggio della componentistica sul G22, si rimanda alle istruzioni di montaggio delle valvole ed elettrovalvole a cartuccia, riportate sul catalogo.
Questo corpo centrale, è provvisto di cinque cavità che permettono, se richiesto nello schema idraulico, di alloggiare sia una valvola di massima che una valvola unidirezionale, che una elettrovalvola in derivazione, ma anche valvole per il controllo del flusso e di una presa per manometro direttamente sul collettore.
Con questa configurazione è possibile realizzare circuiti oleodinamici medio-semplici, se la centrale si presenta priva di blocchetti della serie BL, più articolati, in caso di utilizzo di questi ultimi, che permettono modularmente di poter aggiungere una vasta gamma di valvole ed elettrovalvole.
Su questo tipo di collettore è possibile montare le seguenti valvole:
Cavità 1: VUC20, T0C1, T0A4, CSB04
Cavità 2: VMDC35, T0VM
Cavità 3: T0A2, T0A3, T0C2, MSV, MDV, CPE, VPN, CSB04, PM02, CM04L
Cavità 4: T0C1, T0A2, VSC6, CSB04, CSC04
Cavità 5: VSC
Cavità 6: VSC
Cavità 7: VSC
Cavità 0: T0C2, T0A2, T0A3
NB: Questo tipo di collettore può montare pompe sinistre solo in presenza di tappi T0A3 e T0C2 alloggiati nella cavità 0. Per circuiti completi usare pompe destre.
Il componente si presenta privo di zone a spigoli taglienti, tutti gli angoli sono stati smussati, per evitare eventuali infortuni durante il montaggio del collettore. La superficie esterna inoltre, rispecchia le severe scelte in ambito di rugosità, presentandosi lucida e piacevole all’aspetto.
Per il montaggio della componentistica sul G32, si rimanda alle istruzioni di montaggio delle valvole ed elettrovalvole a cartuccia, riportate sul catalogo.
